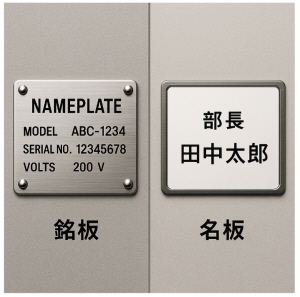

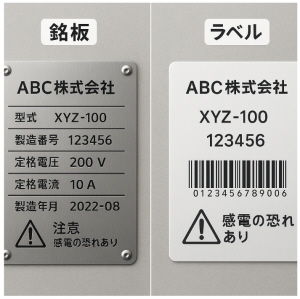

銘板とは
銘板は、通常、機械や設備などに取り付けられるプレートやパネルのことを指します。銘板は、一般的には以下のような情報を提供するために使用されます：

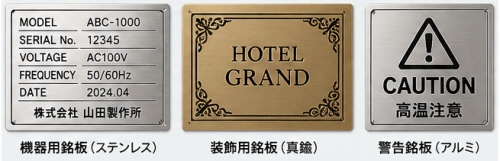

◆銘板はさまざまな素材で製作します。金属（特にステンレスや真鍮）、アクリライト、などが一般的な素材として使用します。

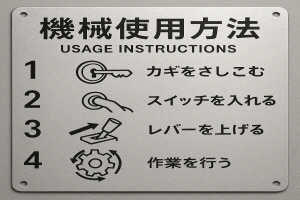

◆説明と指示: 製品や機械使用方法や取り扱いに関する指示を提供するために使用、機械操作手順や保守方法、清掃手順などを記載した銘板が取り付けられることがあります。
◆識別と表示: 物品や製品、機械などの識別や表示に使用します。製品のブランド名、型番、シリアル番号、製造元の情報などを表示するために使用されます。

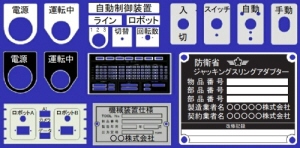

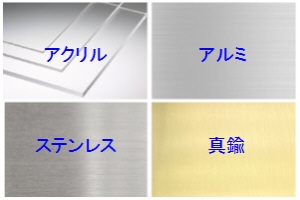

| 銘板の素材 | 機械銘板 | 識別銘板 |
|---|---|---|
 |
 |
 |

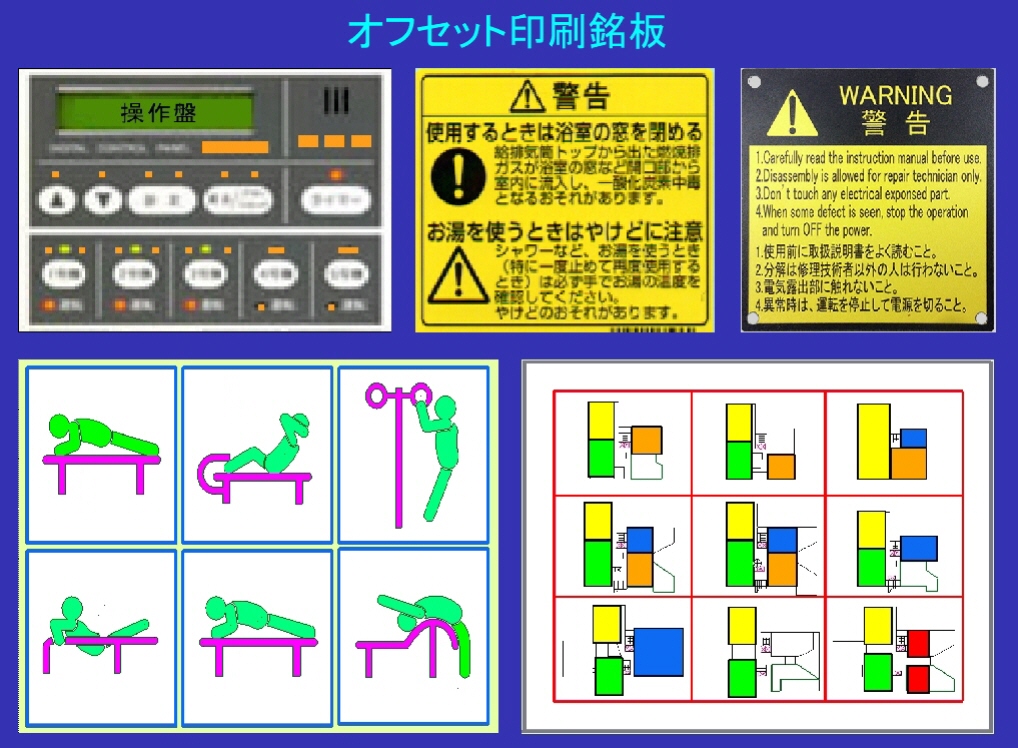

◆文字や図形はエッチング、印刷、彫刻などの方法で銘板に表示します。

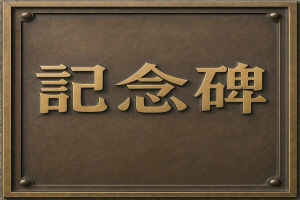

◆記念と表彰: 建物や記念碑などに取り付る、特定の出来事や人物を称えるために使用される。歴史的な建物や記念碑には、その建物の歴史や重要な出来事に関する情報を表示する銘板が設置されることがあります。
◆銘板は、情報の提供、識別、安全確保、表彰などの目的で広く使用され、さまざまな場所や産業で見ることができます。

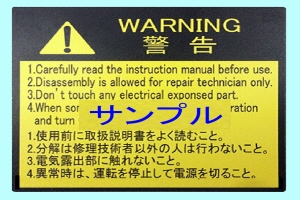

◆安全および注意事項: 危険な場所や装置の周りに取り付け、安全上の注意事項や警告を提供するために使用します。高電圧の装置や危険物のある場所には、銘板が取り付けて、注意を促すメッセージが表示されます。

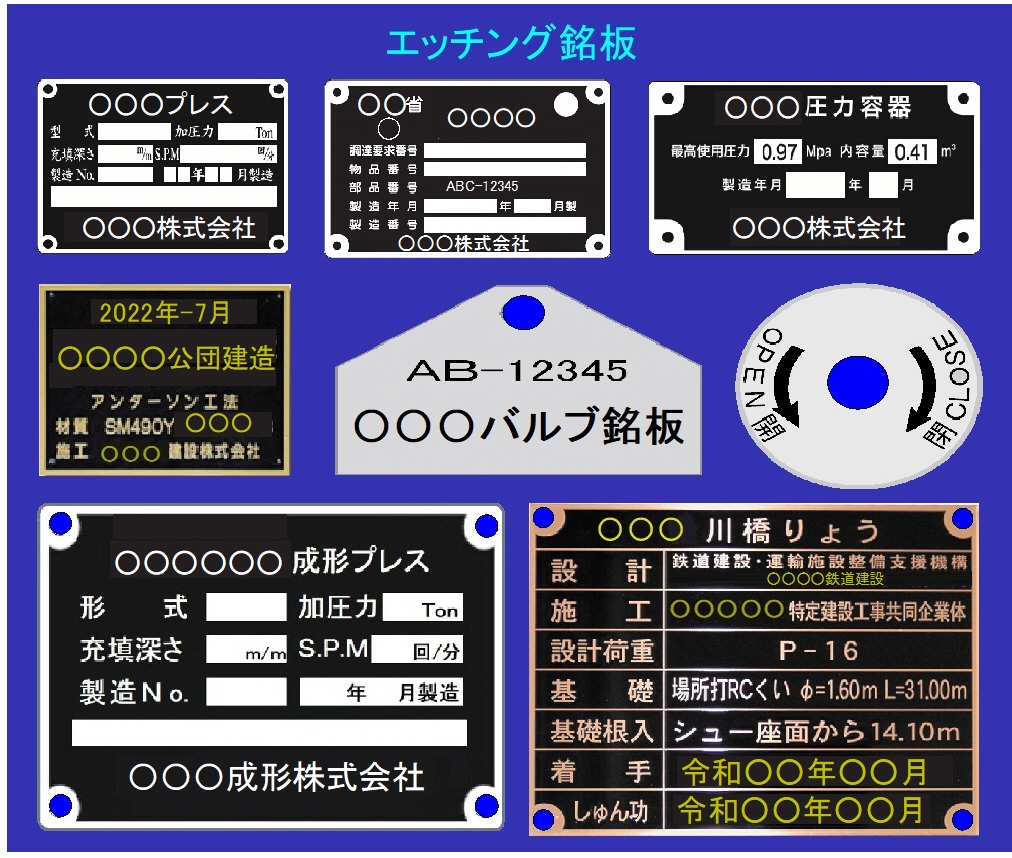

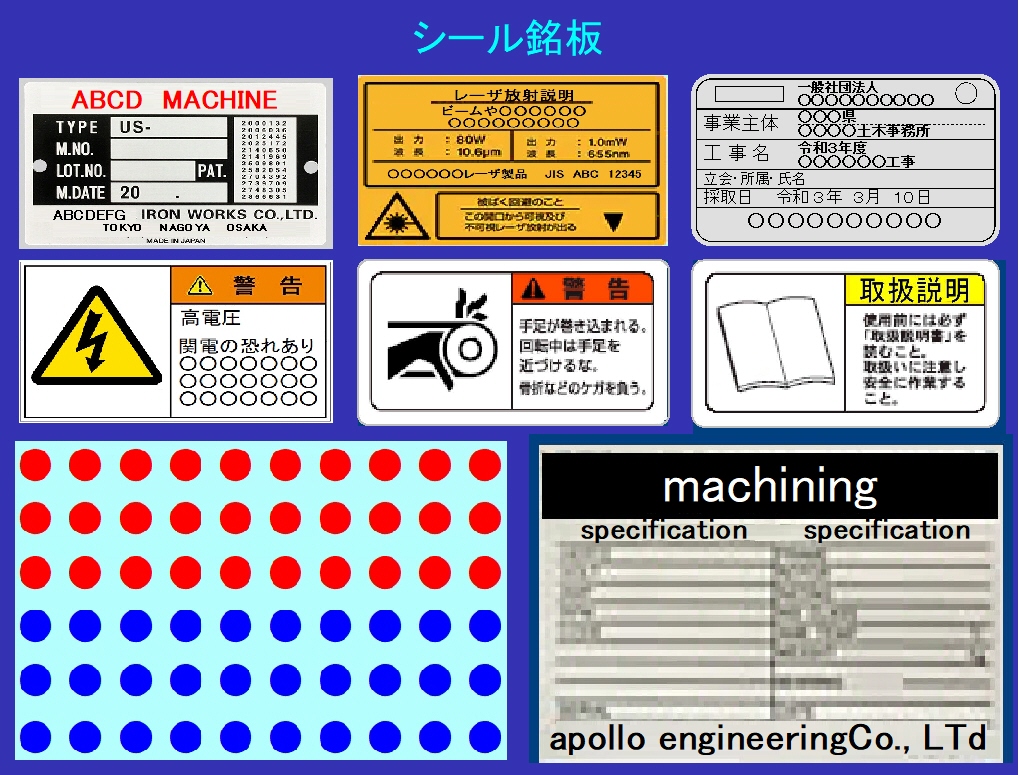

| ｴｯﾁﾝｸﾞ銘板 | 記念と表彰 | シール銘板 |
|---|---|---|
 |
 |
 |

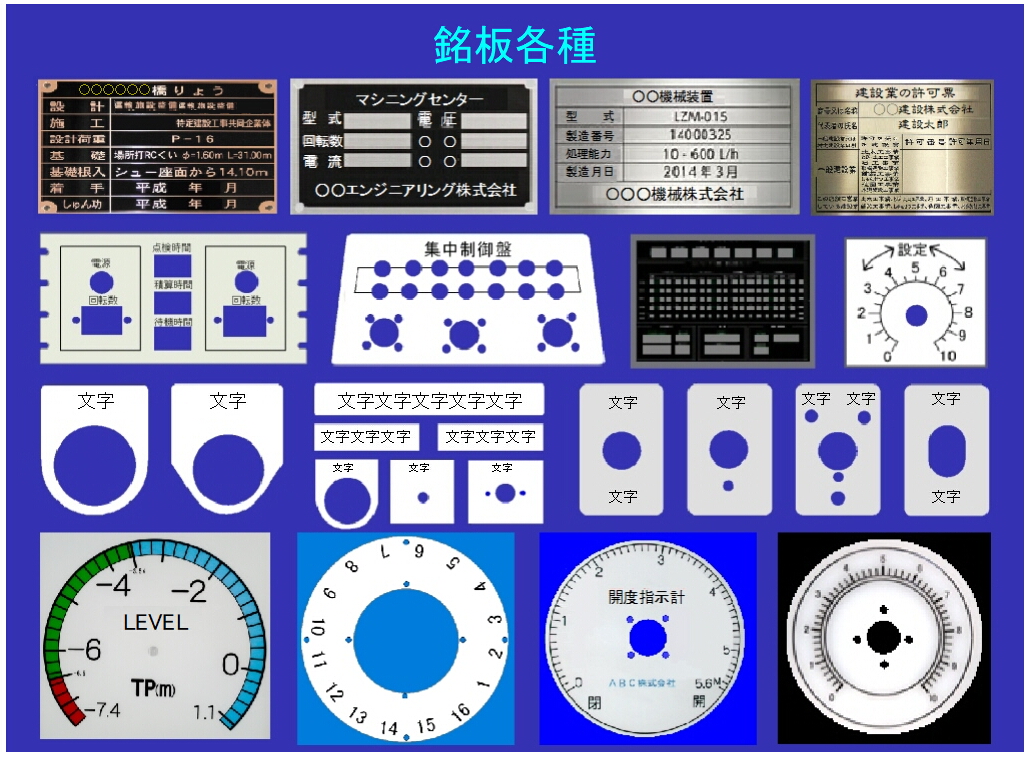

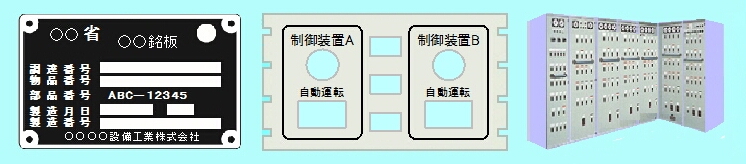

各種銘板
| アルミ エッチング |
ステンレス エッチング |
真鍮 エッチング |
|---|---|---|
 |
 |
 |
| 詳細ぺージ | 詳細ページ | 詳細ページ |
| アクリル彫刻 | アルミ彫刻 | ＵV印刷 |
|---|---|---|
 |
 |
 |
| 詳細ページ | 詳細ページ | 詳細ページ |
銘板製作方法

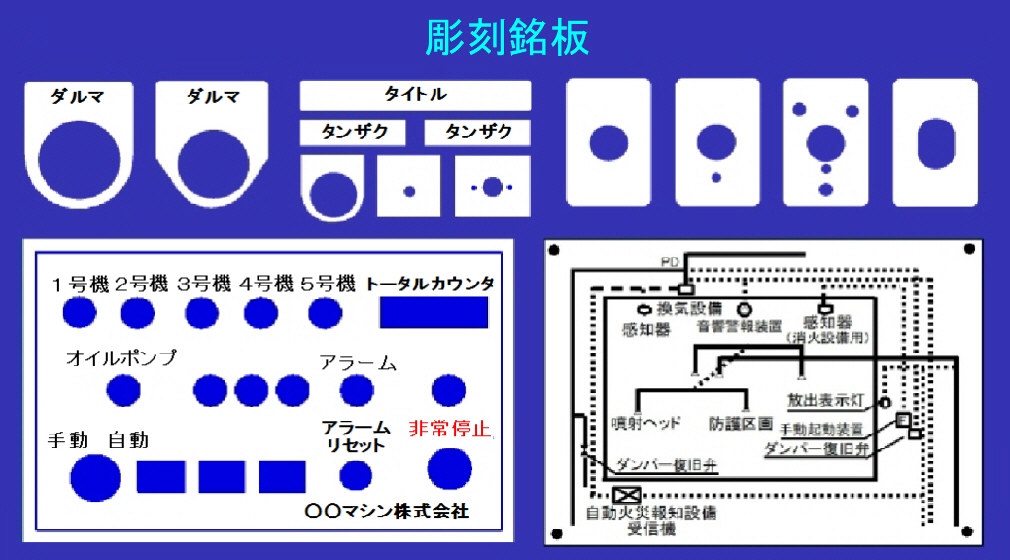

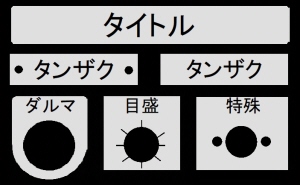

＜彫刻方法銘板製作＞

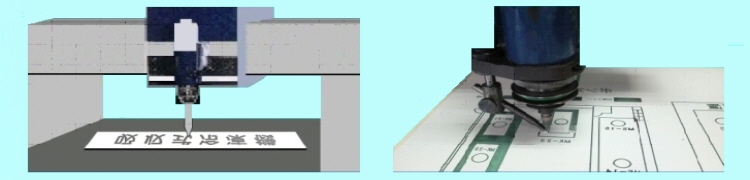

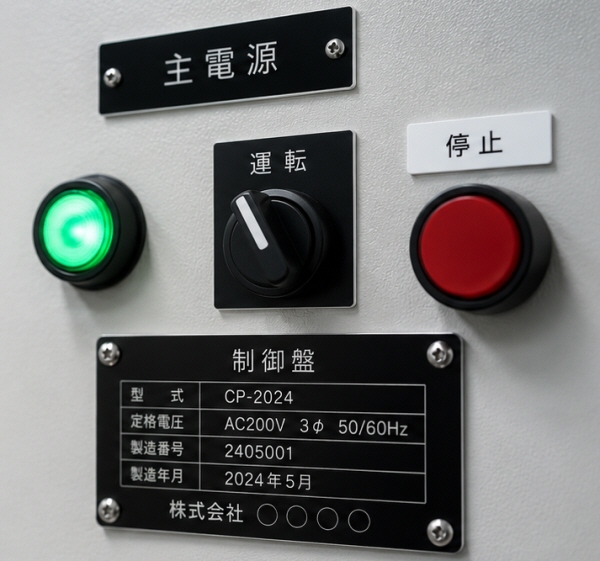

◆彫刻方式は、回転するカッターでアクリル板やアルミ板に彫り込み製作します。 ◆彫り込んだ凹部分に塗料充填のため表記が消えることなく長期間使用できます。 ◆基本書体は刃先の回転体の丸ゴシック文字になります。角ゴシック、明朝、ロゴ、マーク等の指定書体はアウトラインの中にハッチング方法で彫り込みます。◆制御盤、電気機器、機械等に利用さています。
| ﾚｰｻﾞ彫刻 |
NC彫刻 | 裏彫り |
|---|---|---|
 |
 |
 |
| 詳細ページ | 詳細ページ | 詳細ページ |

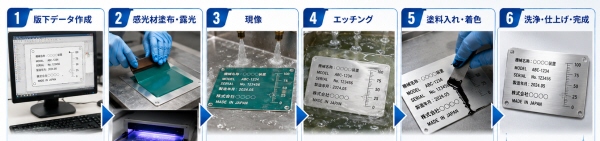

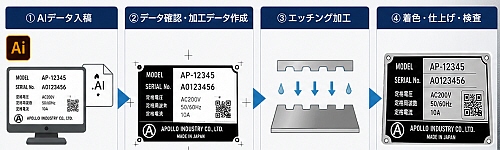

＜エッチング(腐蝕)方法銘板製作＞

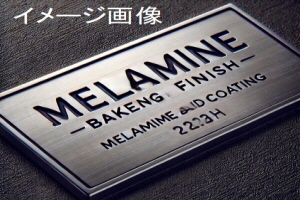

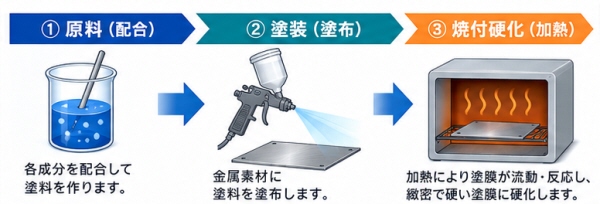

◆銘板の原稿を撮影してネガまたはポジを作り、感光性のある版材に焼き付ける写真製版を応用した製作方法。 ◆ステンレス板、アルミ板、真鍮板に耐食性皮膜を構成した後、金属を溶解する薬剤によって表記部分を食刻して凹凸を形成、凹部分にメラミン樹脂塗料を 充填、焼き付け処理を施します。 ◆耐久性; 耐候性、高級感のあり、凹凸が残るため広く使用されています。
◆現在はデジタル製版が主流になります。

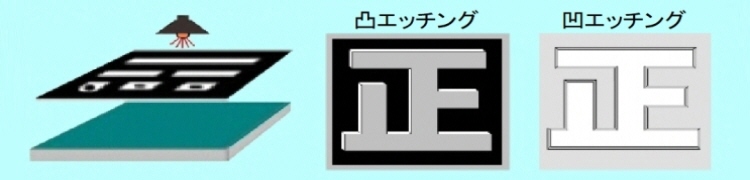

| 原版照射 |
エッチング工程 | エッチング銘板 |
|---|---|---|
 |
 |
 |
| 詳細ページ | 詳細ページ | 詳細ページ |
＜インクジェット方法銘板製作＞

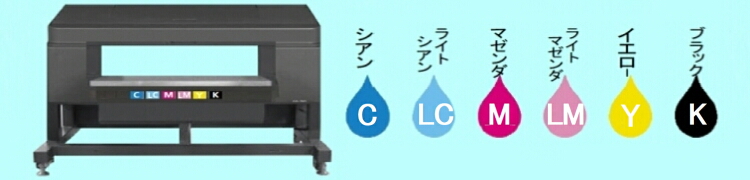

◆UV印刷、UVインクジェット印刷と呼ばれる印刷方法です。特殊なインクジェットプリンターで、金属だけでなくPETやアクリルなどの樹脂材料へ印刷ができます。ノズルから出る微滴化インクを、被印字媒体に対し直接に吹き付け印刷するため版下や原版を作製する必要がなくカラ印刷ができます。◆シアン（C）・マゼンタ（M）・イエロー（Y）を混ぜて他の色を表現する減法混合が使われます。 ◆カラーの色指定が可能、フロー図やグラフィック、表示板等を製作に利用します。DIC(ディック)番号を指定に対応します。

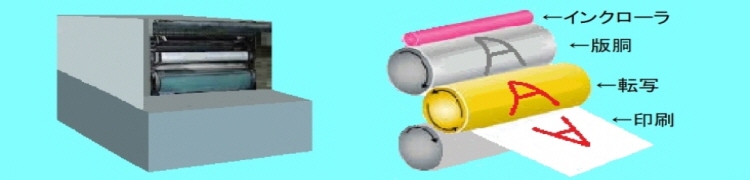

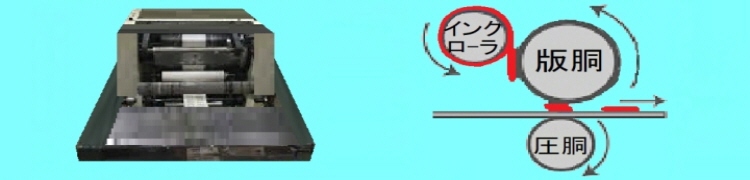

| 印刷原理 |
UV印刷 | 印刷方法 |
|---|---|---|
 |
 |
 |
| 詳細ページ | 詳細ページ | 詳細ページ |
銘板の役目
銘板の役目は、機械や装置の情報を正しく伝えることです。
主な役目は次のとおりです。
1. 機械や設備の識別
機械や設備の識別とは、その機械が何であるかを明確にし、他の機械と区別できるようにすることです。
主に、管理・保守・安全・法令対応のために行われます。製品名、型式、製造番号、機番などを表示し、個体を区別できどの機械なのかを示します。
識別の目的は、たとえば次の通りです。
・どの機械かを正確に特定する
・点検・修理・部品交換をしやすくする
・設備台帳や資産管理に役立てる
・事故や不具合発生時に追跡できるようにする
・法令・規格への適合を示す

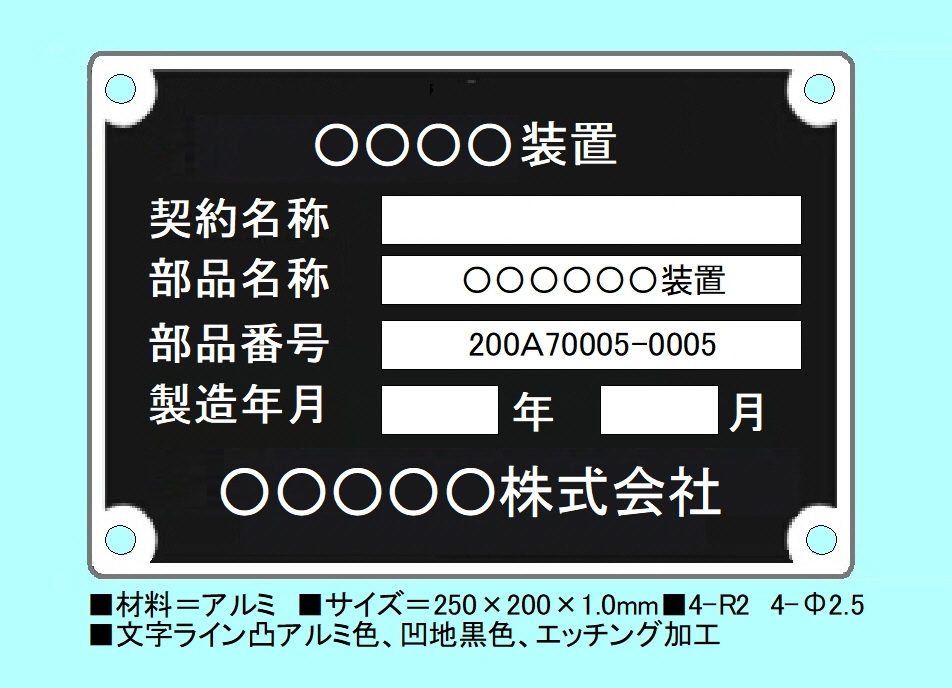

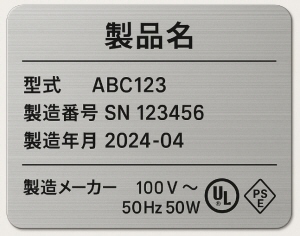

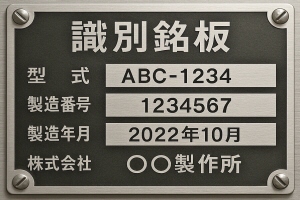

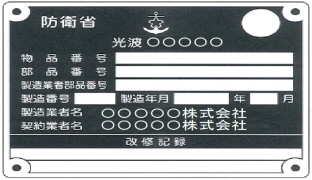

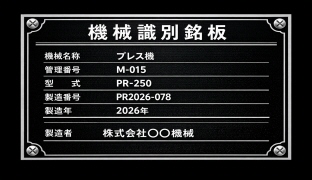

| 機械識別銘板. | 型式銘板. | 設備名銘板. |
|---|---|---|
 |
 |
 |

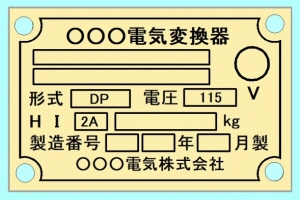

2. 仕様・定格の表示
機械や設備がどのような性能・条件で使用されるものかを明確に示すための表示です。
安全に正しく使用し、選定・保守・管理を行ううえで重要な情報になります。たとえば、電圧、電流、出力、周波数、圧力、容量などを記載し、適切な使い方を判断できるようにします。
機械や設備の性能、能力、使用条件、安全に使用できる基準値を示す、定格電圧、定格出力、容量、圧力、温度などを明記し、適切な使用・保守・管理に役立てます。

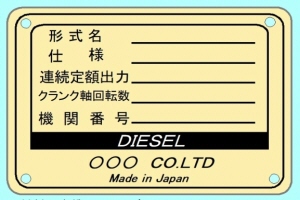

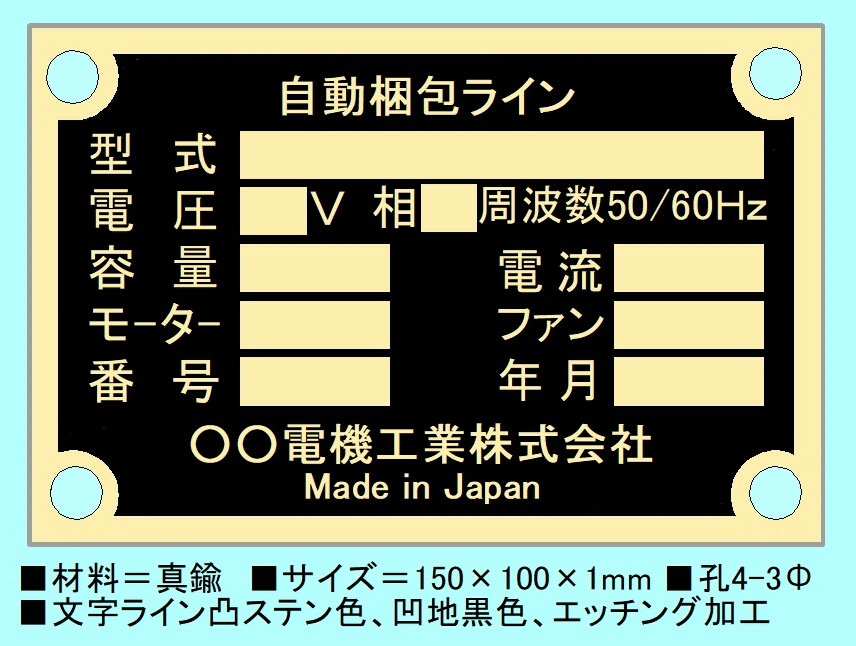

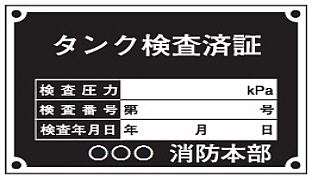

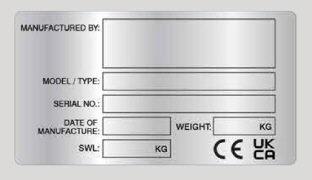

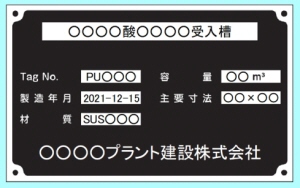

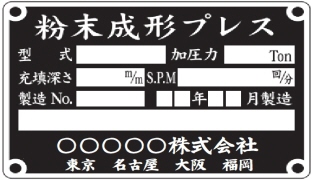

| 電気定格銘板. | タンク銘板. | 機械性能銘板. |
|---|---|---|
 |
 |
 |
3. 安全情報の伝達
機械や設備を使用するうえで必要な危険・注意事項・正しい取扱方法を、使用者に分かりやすく知らせることです。
事故やけが、設備トラブルを防ぐために重要な役割があります。
主な内容としては、
・警告・注意表示
・禁止事項
・感電・高温・回転部などの危険表示
・正しい操作方法
・保守点検時の注意事項
・非常時の対応方法
これらは、銘板・警告ラベル・ピクトグラム・取扱説明書などで表示され、使用者や保守担当者が危険を理解し、適切に行動できるようにします。注意事項や警告を表示し、事故や誤操作を防ぎます。「高電圧注意」「高温注意」「回転部注意」などがこれにあたります。

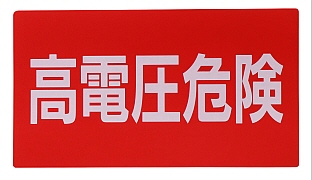

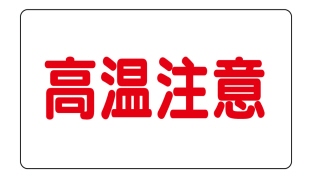

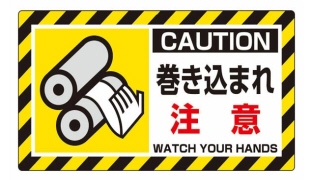

| 高電圧注意銘板. | 高温注意銘板. | 回転部注意銘板. |
|---|---|---|
 |
 |
 |
4. 保守・管理をしやすくする
機械や設備の点検、修理、部品交換、履歴管理などを円滑に行えるようにすることです。
必要な情報を明確に表示しておくことで、保守作業の効率向上や管理精度の向上につながります。
主な内容としては、
・機械の識別情報の確認
・型式・製造番号による部品特定
・仕様・定格の把握
・点検・修理時の参考情報の確認
・設備台帳や保守履歴との照合
・更新・交換時の管理のしやすさ
機械や設備の識別情報や仕様を明確にし、点検、修理、部品交換、履歴管理を円滑に行えます。点検、修理、部品交換、設備管理に必要な情報を残します。製造年月、メーカー名、連絡先、認証情報などがあると、保守対応がしやすくなります。

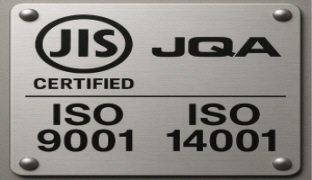

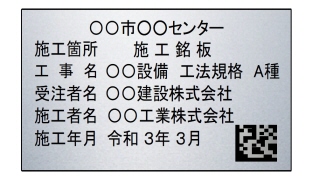

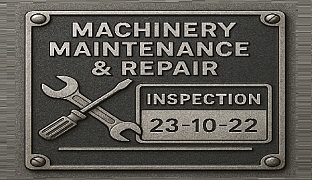

| 部品交換銘板. | 連絡先銘板. | 認証情報銘板. |
|---|---|---|
 |
 |
 |
5. 法規・規格への対応
機械や設備が関係する法令・安全基準・各種規格に適合していることを示すことです。
安全性や信頼性を確保し、適切な製造・販売・使用を行うために重要です。
主な内容としては、
・法令で求められる表示事項
・安全規格への適合
・認証マークや適合表示
・使用条件や注意事項の明示
・製造者情報や機械情報の表示
これらは、銘板・ラベル・マーク表示などを通じて示され、使用者や管理者が機械の適合状況を確認できるようにします。機械や設備に求められる法令や規格に適合していることを示し、安全性・信頼性の確保と適切な運用につなげます。機械や製品によっては、法令や規格で表示が求められる項目があります。銘板は、必要な表示を行い、適合性を示す役目も持っています。

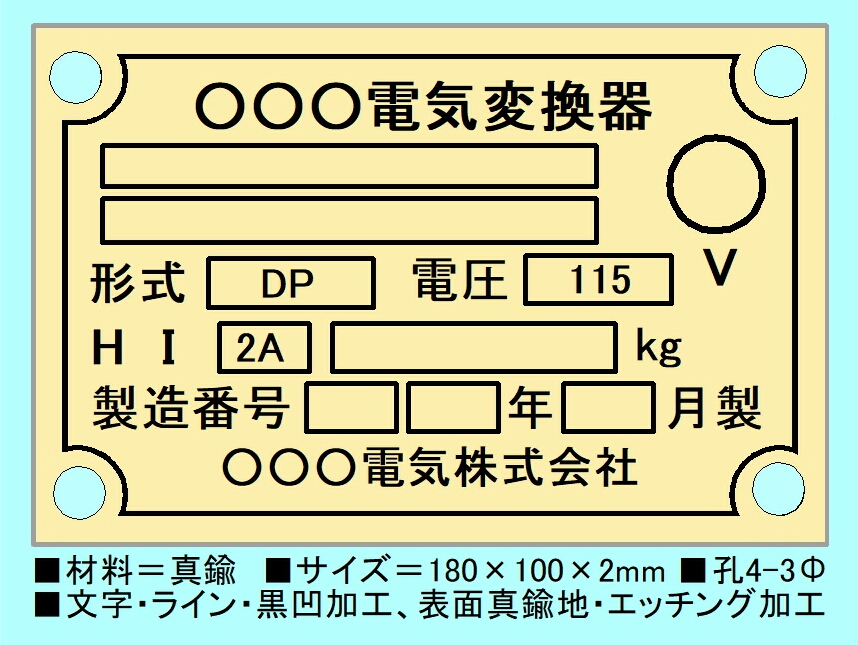

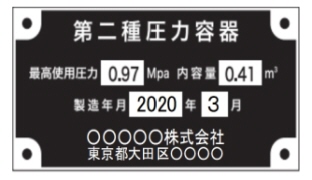

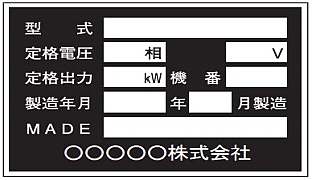

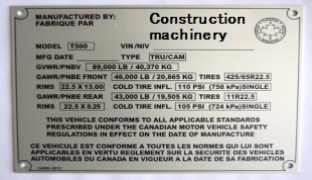

| 建設機械銘板. | 電気機器性能銘板. | 適合銘板. |
|---|---|---|
 |
 |
 |
6. 信頼性・品質の証明
機械や設備が適切に製造・管理され、一定の品質と性能を備えていることを示すことです。
使用者や取引先に安心感を与え、製品や設備への信頼につながります。
主な内容としては、
・製造者情報の明示
・型式・製造番号による管理
・仕様・定格の明確化
・検査・品質管理を踏まえた表示
・法規・規格への適合情報
・製品の追跡や履歴確認ができること
機械や設備の製造者情報、型式、仕様、適合情報などを明確にし、一定の品質と信頼性を備えた製品であることを示します。製造者やブランドを明確にし、製品の信頼感を高めます。
産業機械、制御盤、ポンプ、食品機械などでは特に重要です。

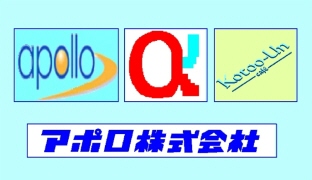

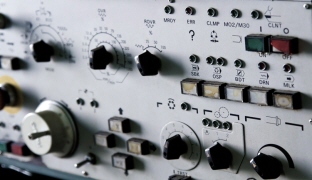

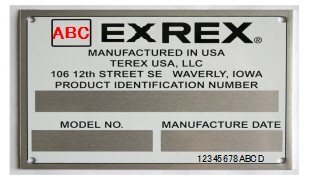

| ブランド銘板. | 制御盤銘板. | 産業装置識別銘板. |
|---|---|---|
 |
 |
 |
まとめると、銘板は
「識別」「仕様表示」「安全表示」「保守管理」「法規対応」のために必要なものです。

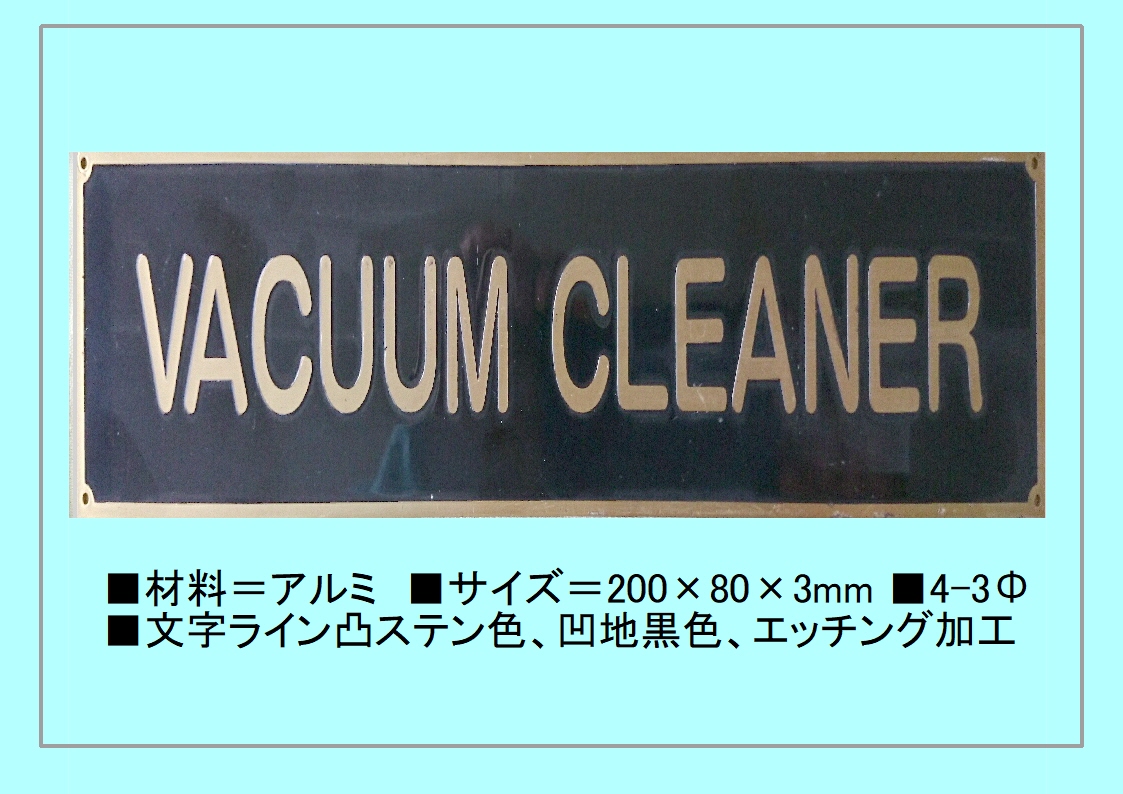

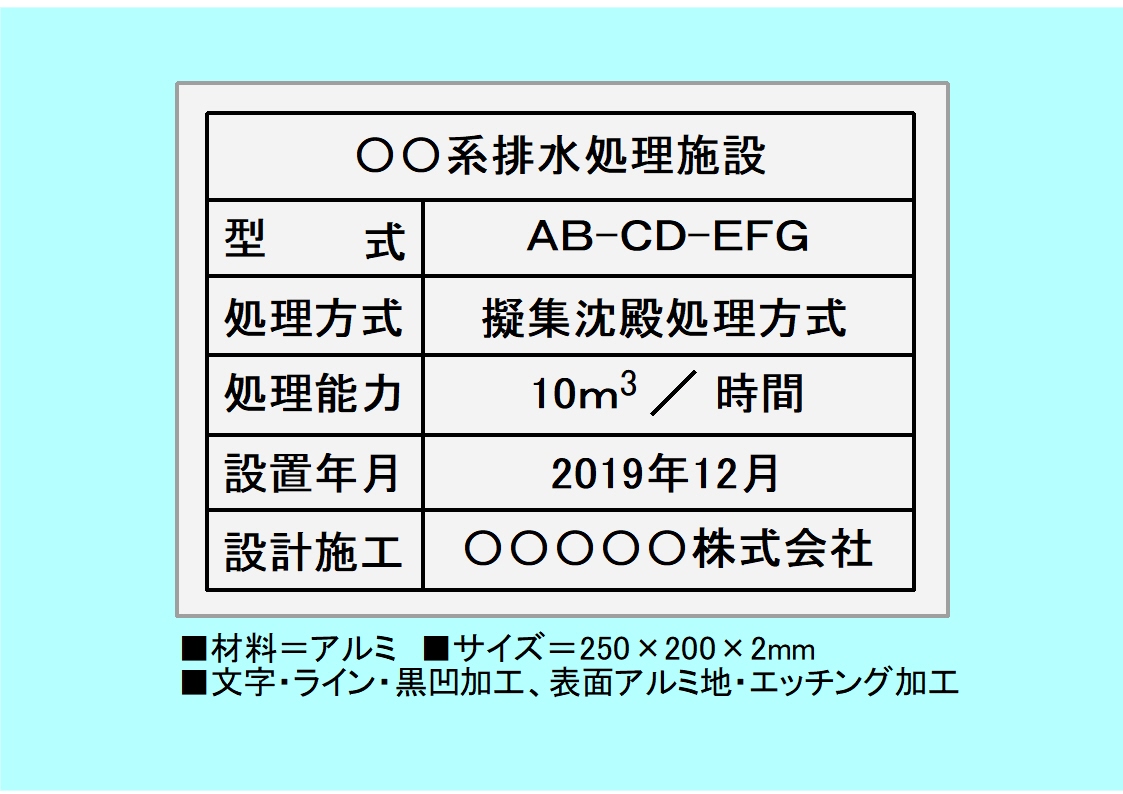

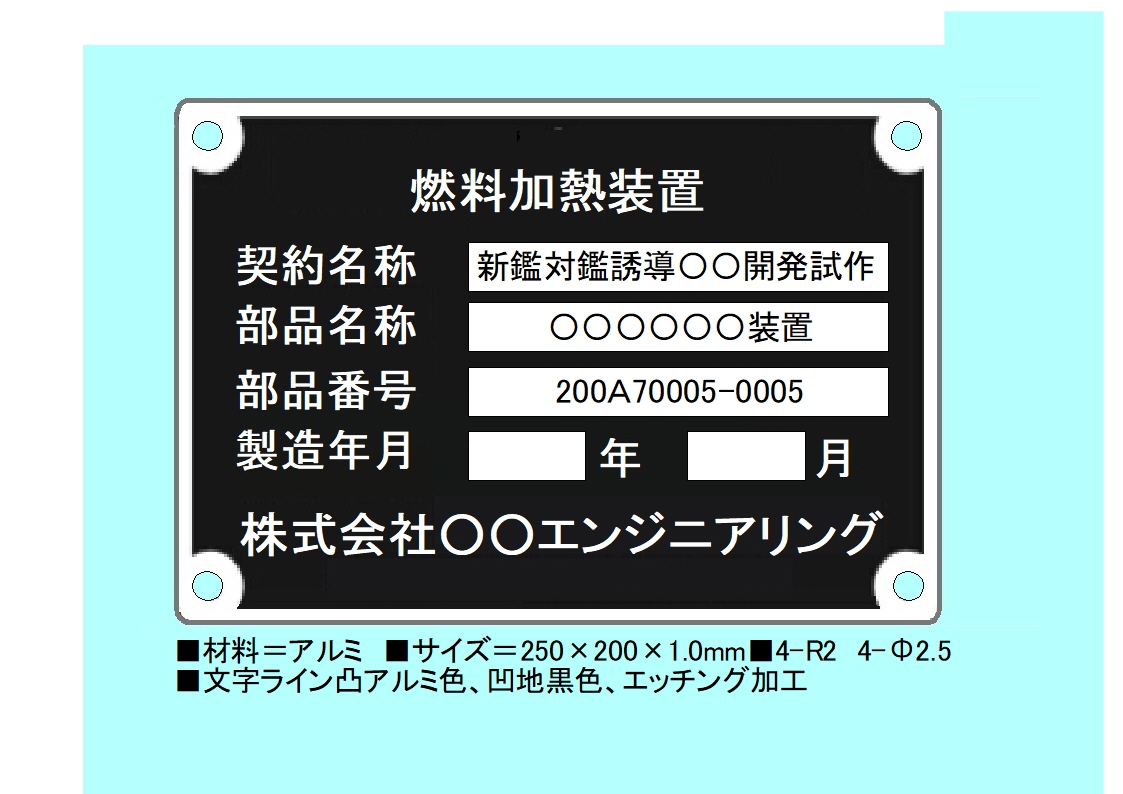

＜事例＞アルミ銘板エッチング

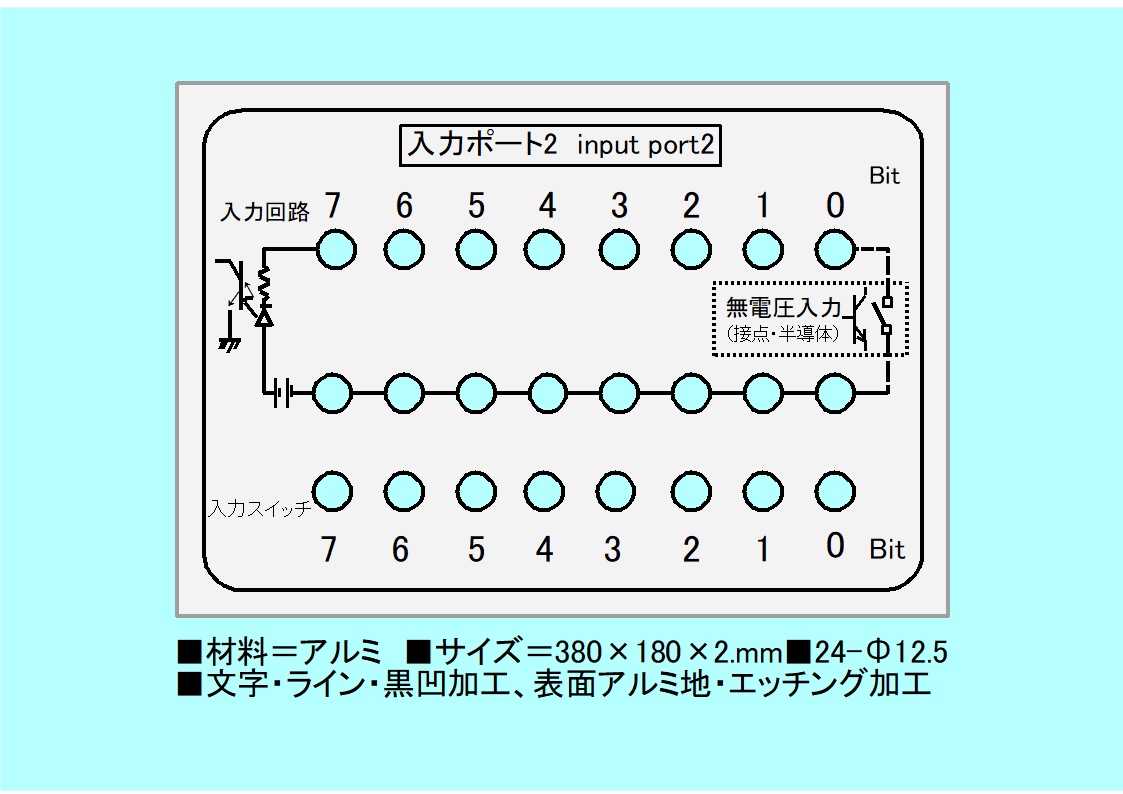

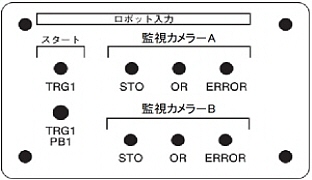

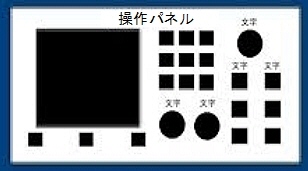

| ロボット操作パネル | 制御操作パネル |
 |
 |

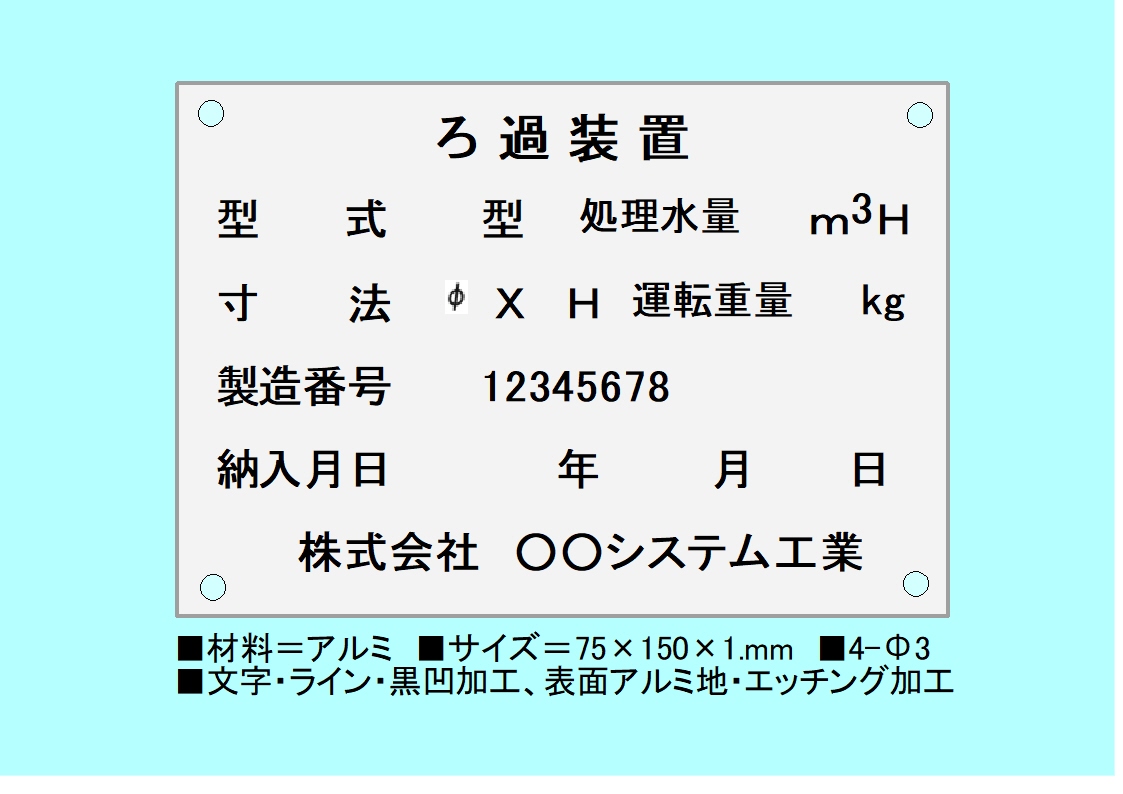

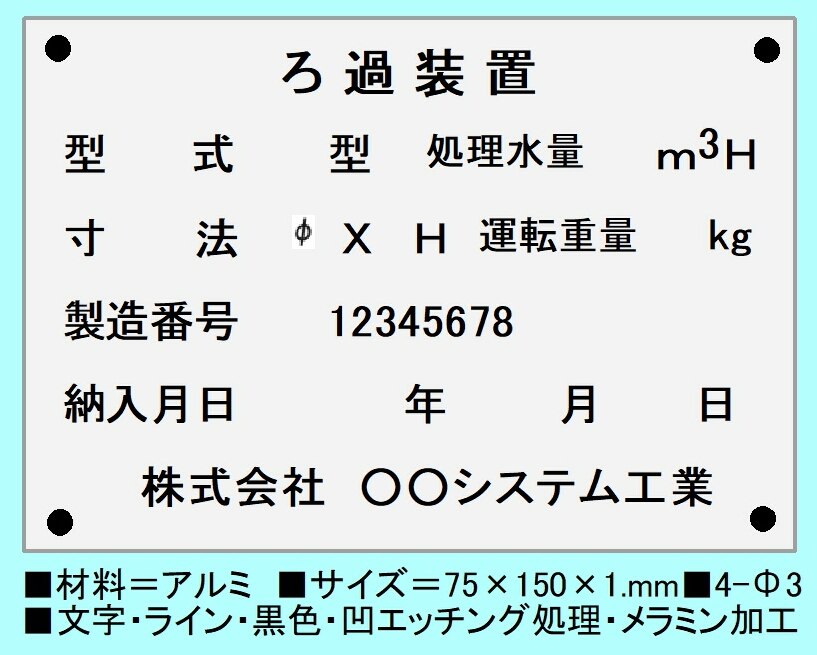

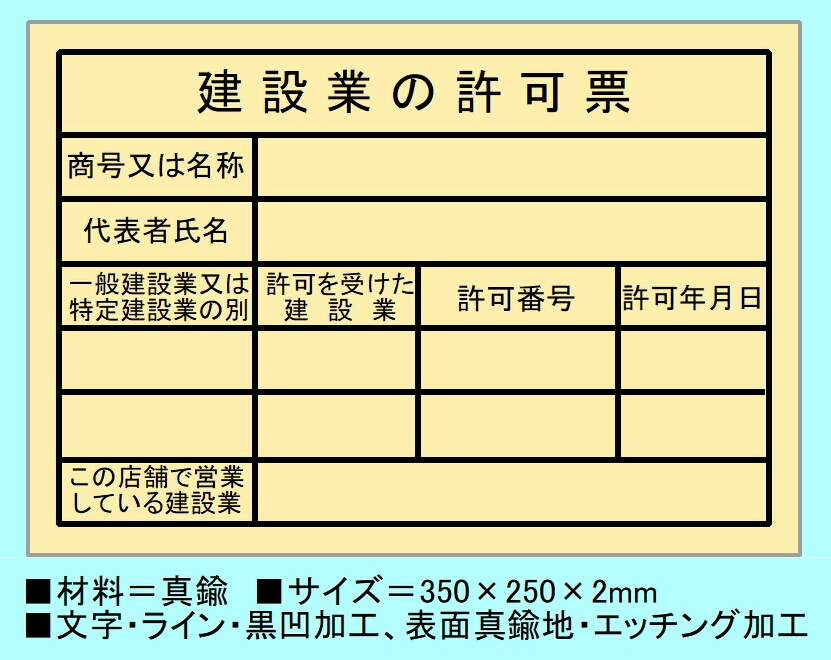

| 産業機械、ろ過装置 | 許認可票、登録届標示 |
 |
 |
| インフラ設備 | 機械設備 |
 |
 |
| 産業機械 | 防衛仕様銘板 |
 |
 |

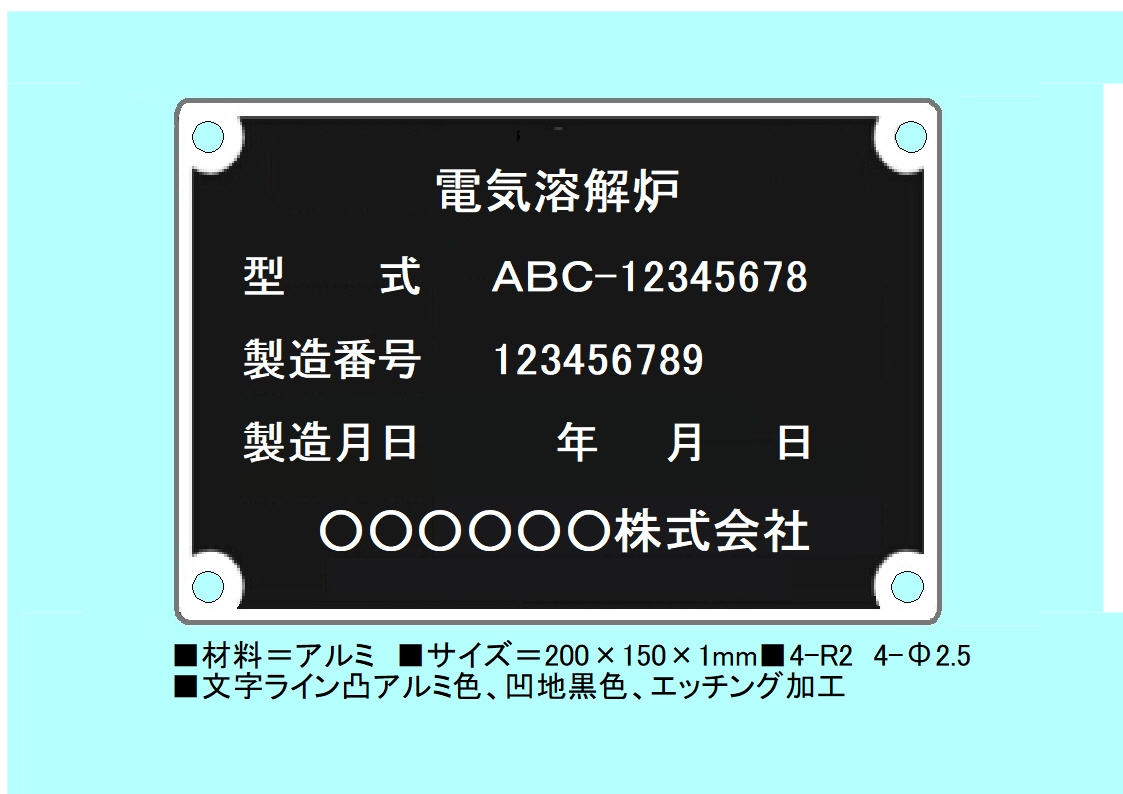

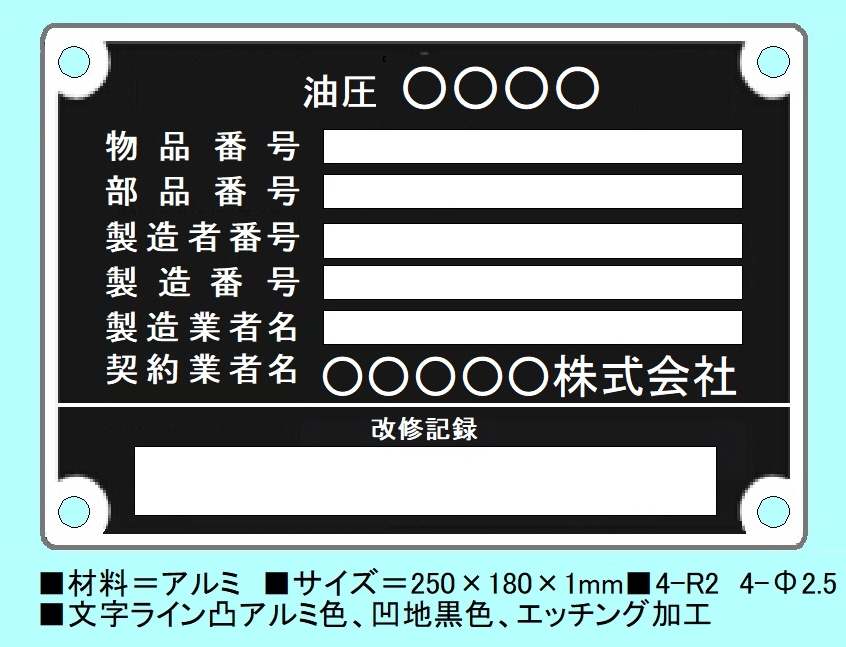

| 油圧機器 | 電機溶解炉 |
 |
 |
＜事例＞ステンレスエッチング

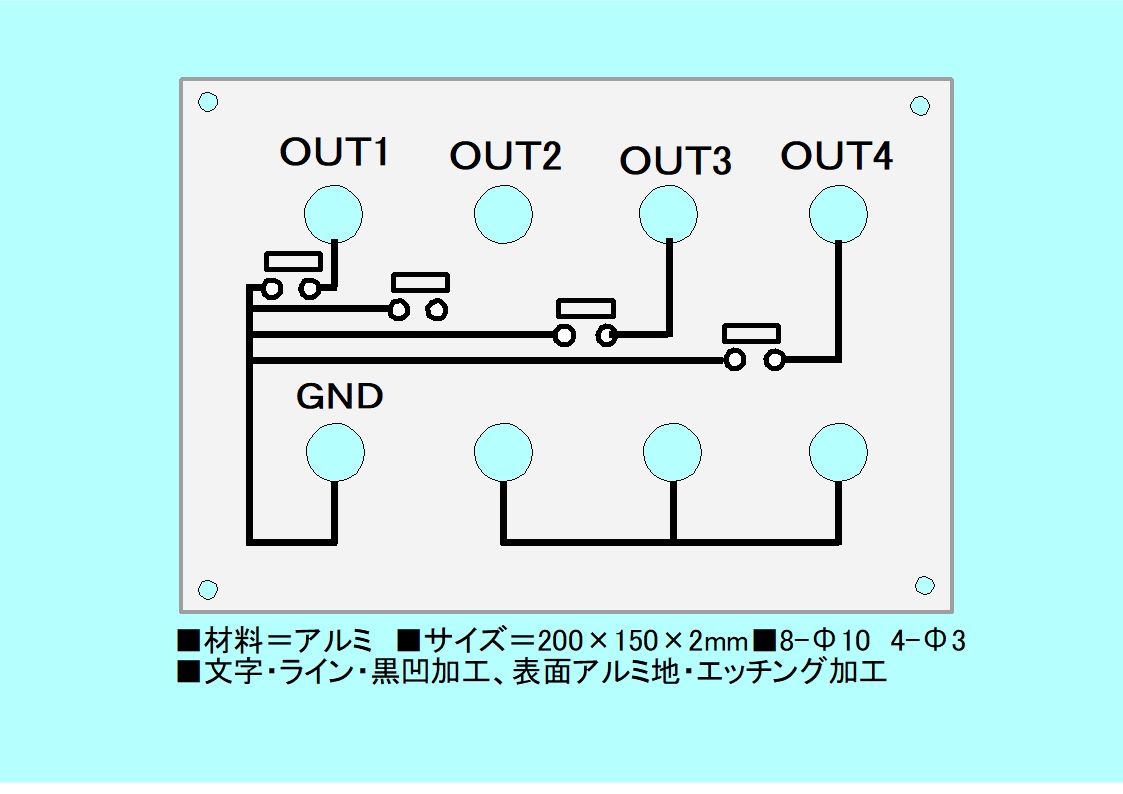

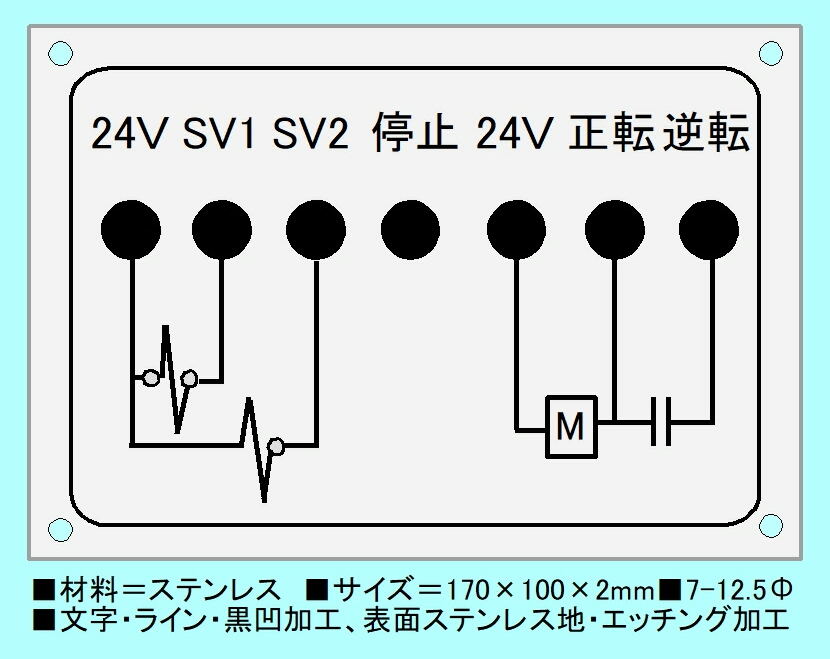

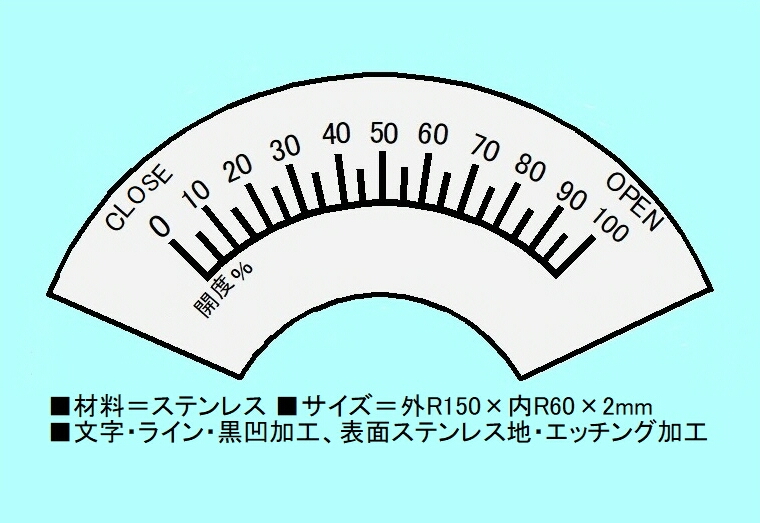

| 結線図 | 目盛板 |
 |
 |

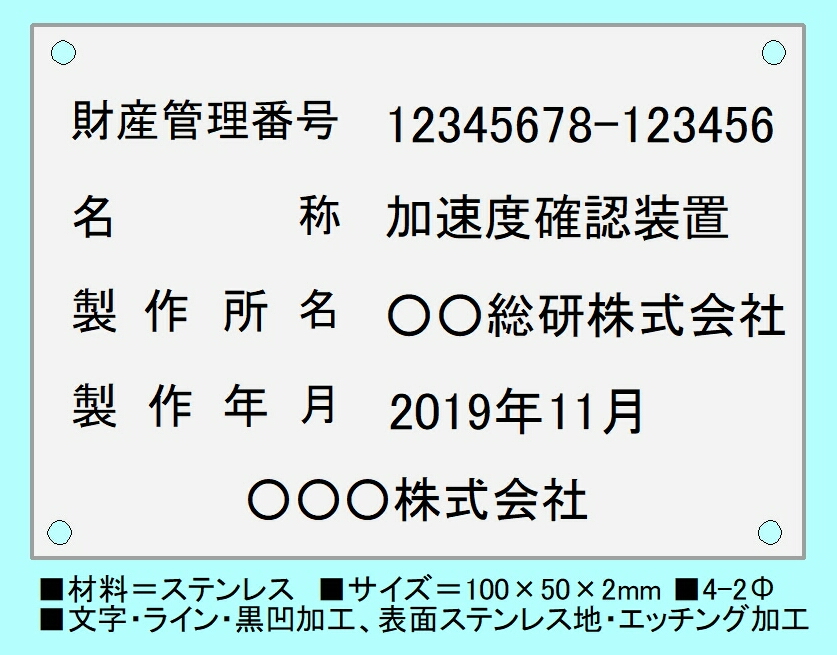

| 専用機 | 管理銘板 |
 |
 |

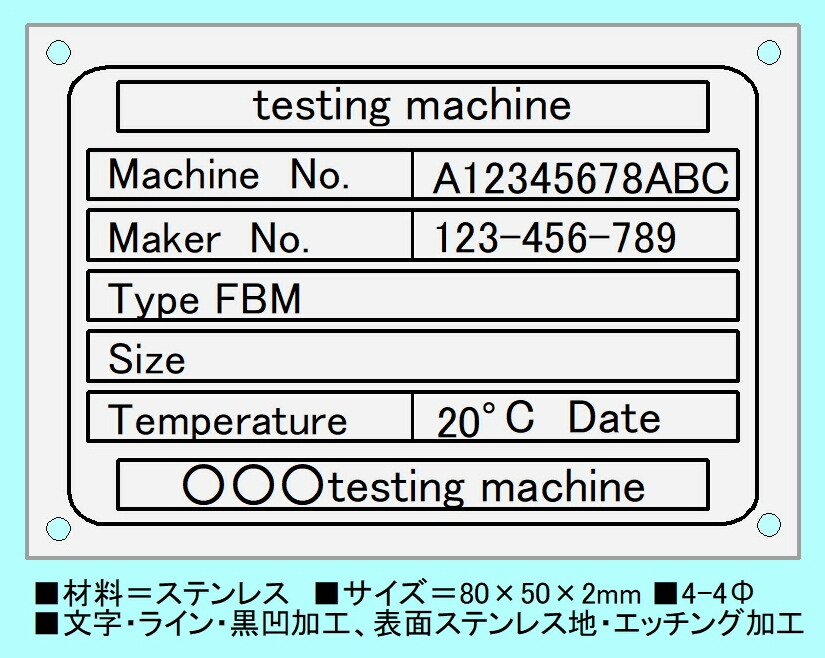

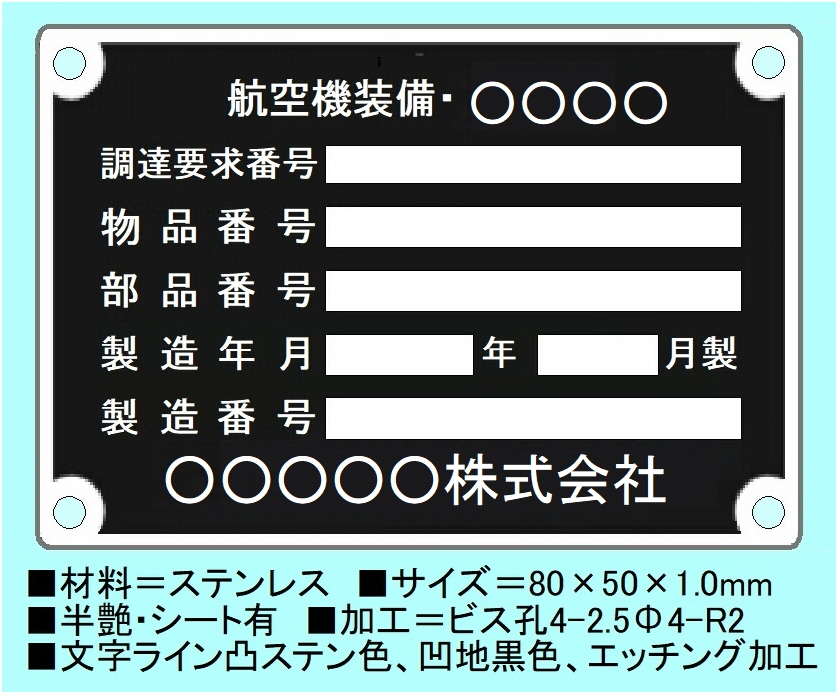

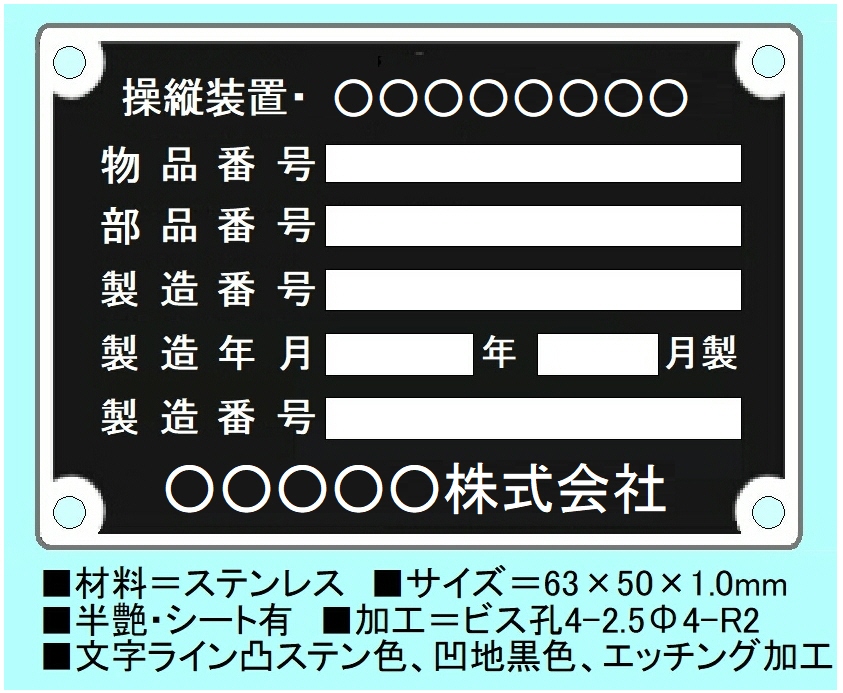

| 試験装置 | 防衛省銘板 |
 |
 |
| 建設機械 | 車両銘板 |
 |
 |

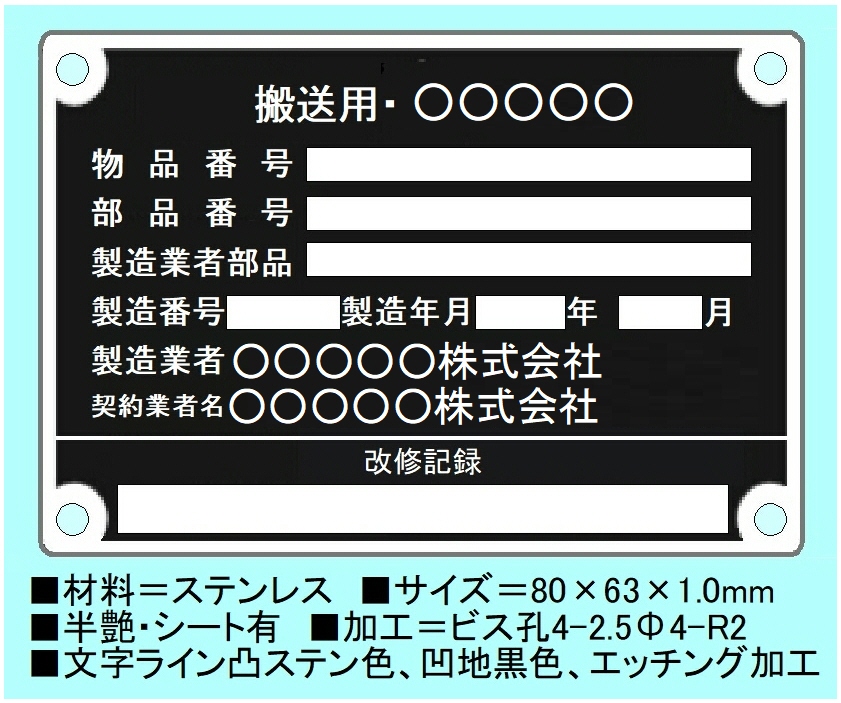

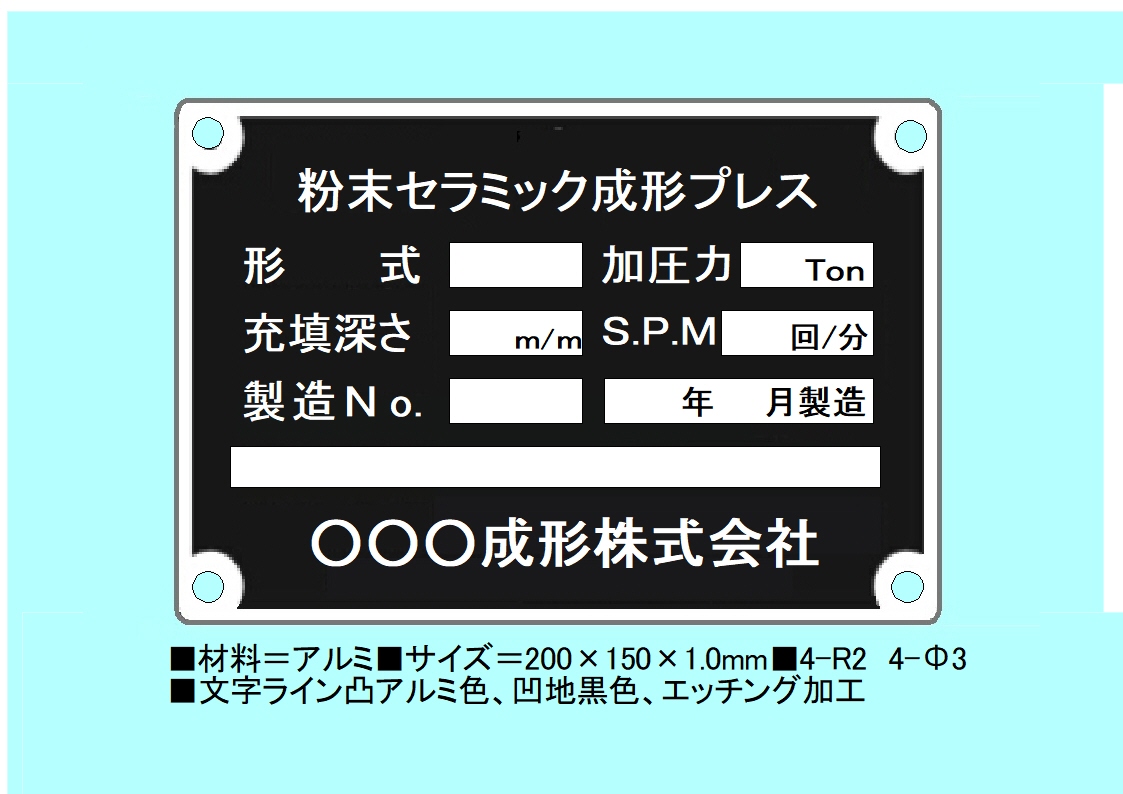

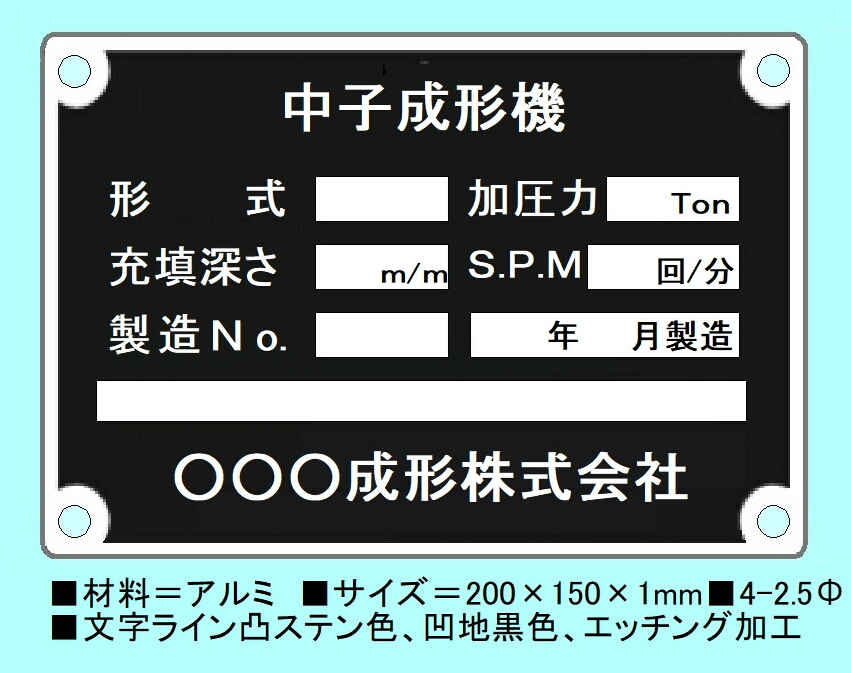

| 搬送システム | 中子成形機 |
 |
 |

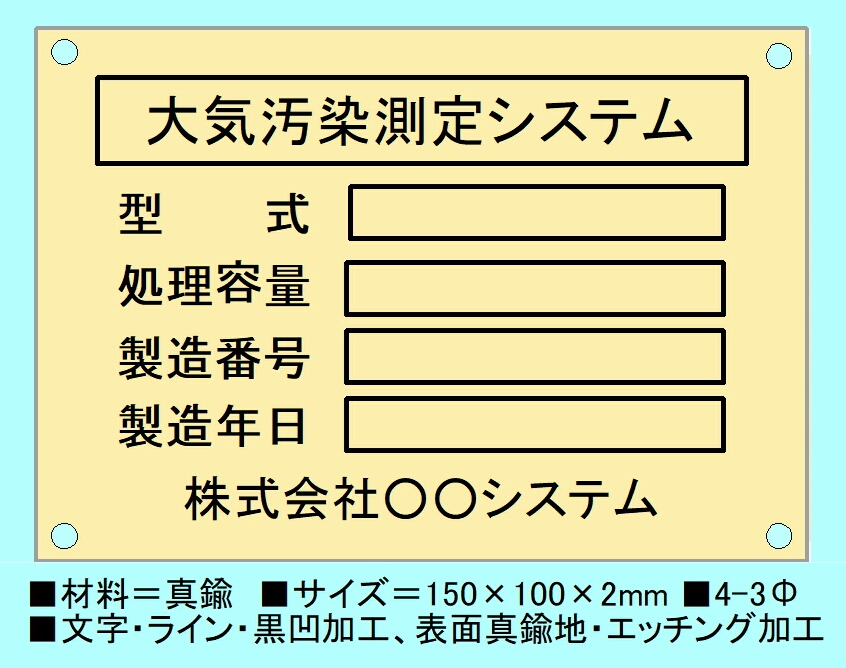

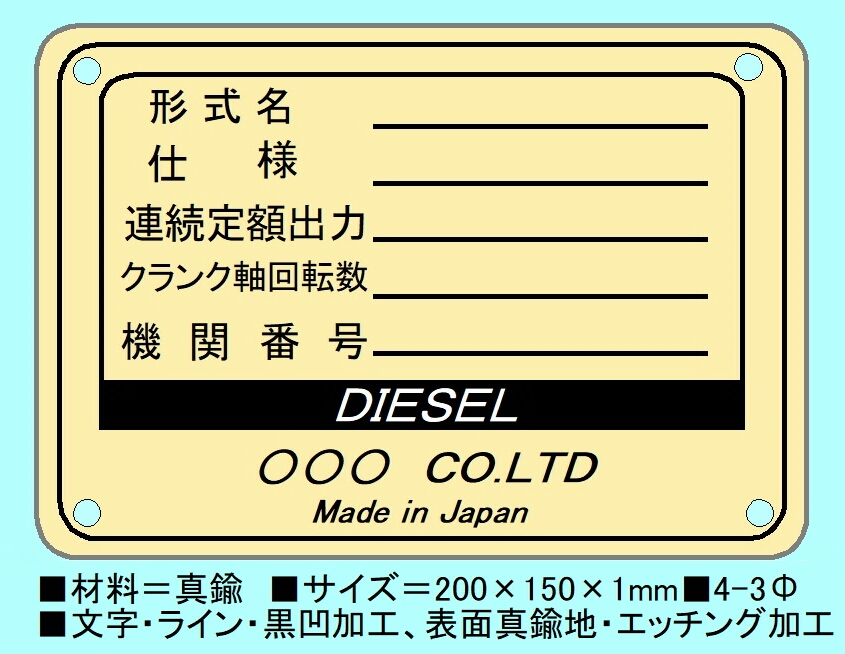

＜事例＞真鍮銘板エッチング

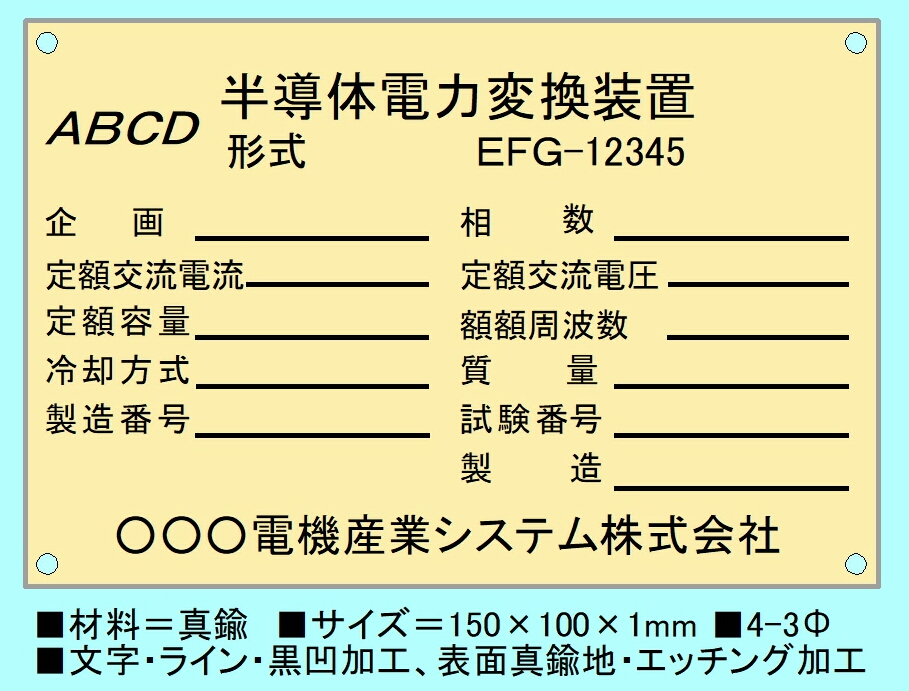

| 重電機 | 許認可銘板 |
 |
 |

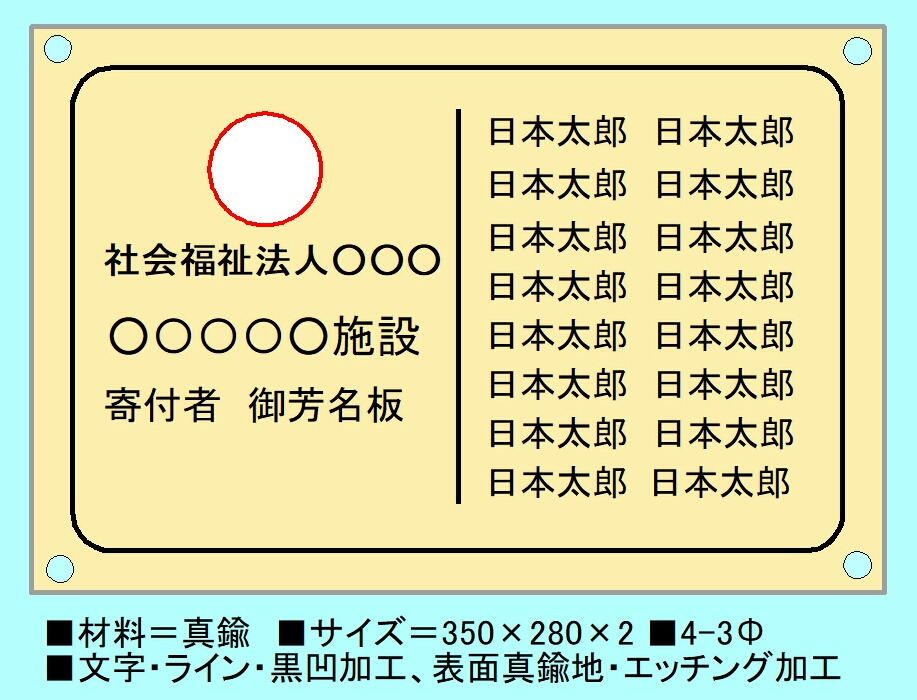

| 顕彰銘板 | 計器銘板 |
 |
 |
| 電力設備 | 電機設備 |
 |
 |

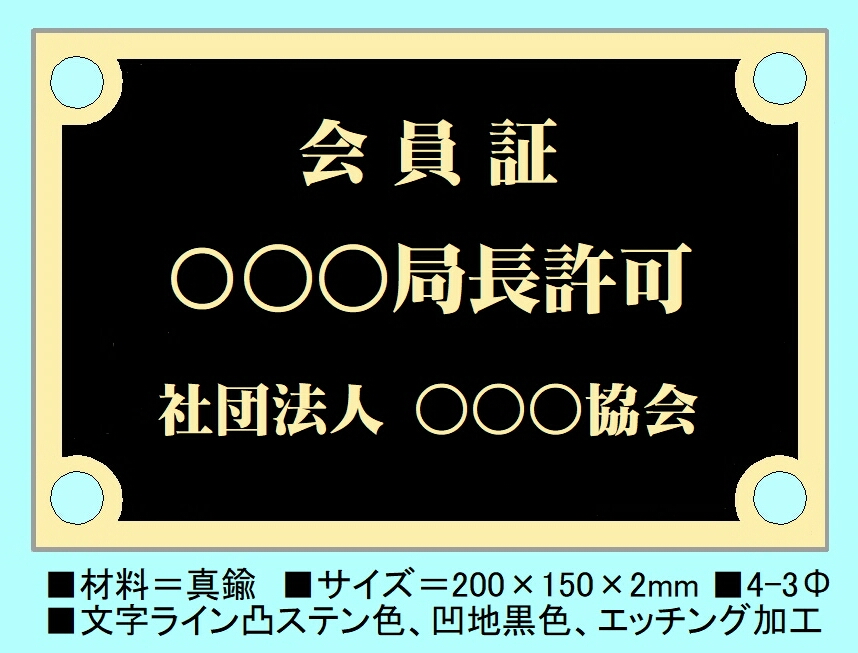

| 自動機設備 | 会員証 |
 |
 |

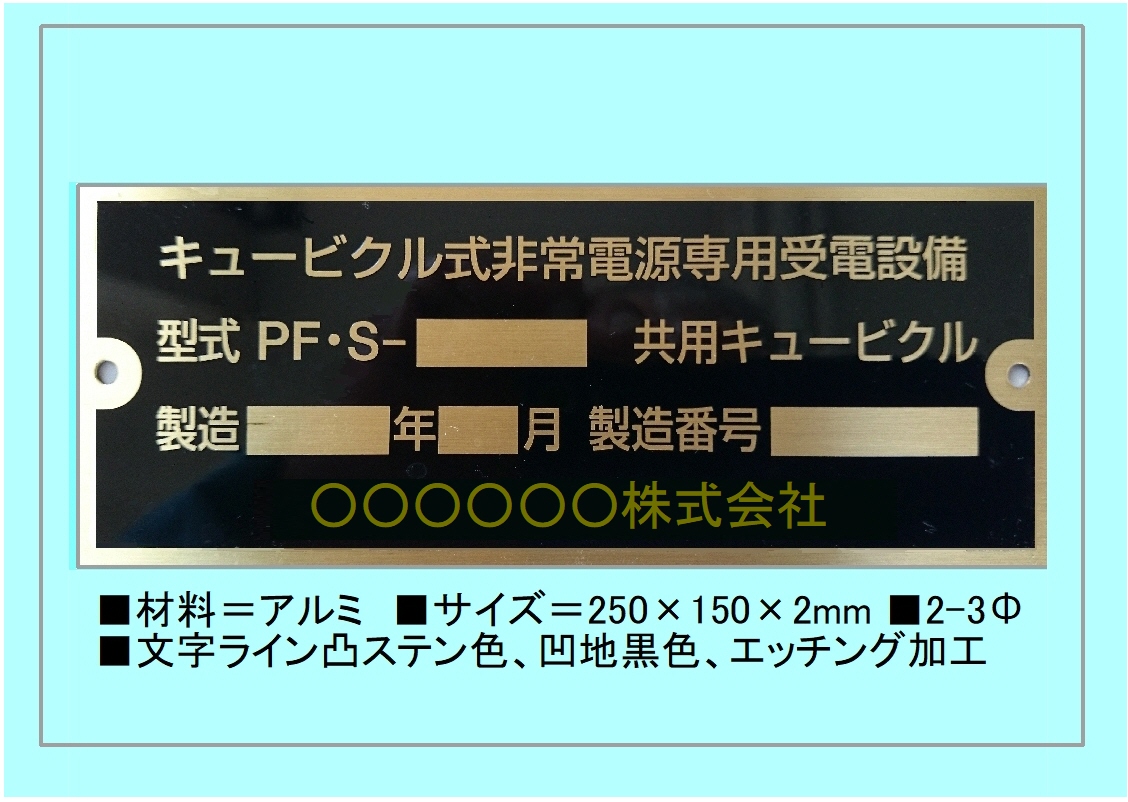

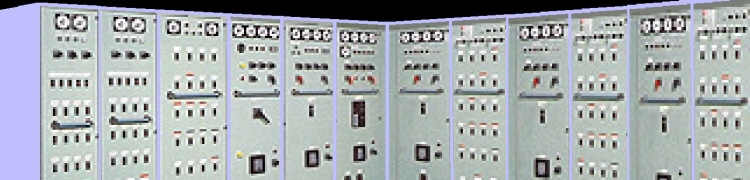

| キュービクル | 制御盤 |
 |
 |

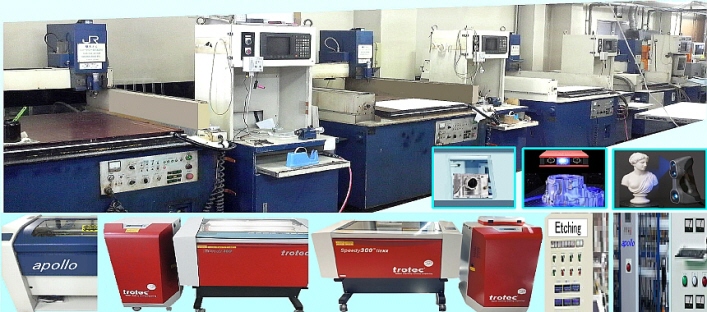

アポロ株式会社の設備 |
