＜ボイラ循環ポンプ＞

ボイラ内の水や熱媒を循環させるために使用される装置で、ボイラシステムの効率的な運転を支える重要なコンポーネントです。

---

役割と用途

1.熱伝達の促進:

・ボイラで発生した熱を効率的にシステム全体に伝える。

・水や熱媒を連続的に循環させ、熱交換器や放熱部（ラジエーターなど）に均等に熱を供給。

2.温度の均一化:

・ボイラ内部での温度分布を均一化し、局所的な過熱や低温部分を防ぐ。

・システム内の圧力変動を抑える役割もある。

3.スケールや腐食の防止:

・流れを維持することで、水が滞留するのを防ぎ、スケール（沈殿物）や腐食のリスクを軽減。

---

種類

1.自然循環:

・熱対流現象を利用して自然に水を循環させる方式。

・ポンプを使用しないため、シンプルでメンテナンスが少ない。

・主に小型ボイラや低圧システムで使用。

2.強制循環:

・ポンプを使用して水を循環させる方式。

・高圧・高温のボイラや大型施設に適している。

・循環速度を制御しやすく、効率が良い。

---

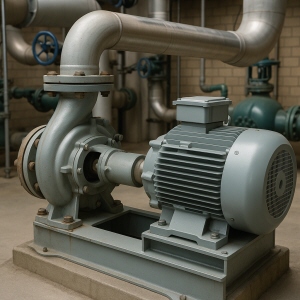

構造と動作原理

1.構造:

・インペラ（羽根車）: 水を動かすための主要部品。

・ケーシング: 水流を誘導するための外装部。

・モーター: ポンプを駆動するための動力源。

・軸シール: モーター部分を水から保護。

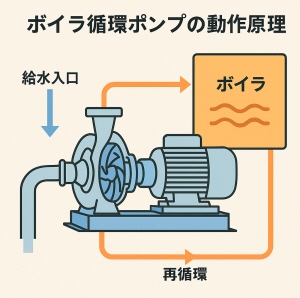

2.動作原理:

・モーターの回転によってインペラが回り、水が吸込口から取り込まれ、排出側へ高圧で送り出される。

・この循環を繰り返すことで、システム全体に水や熱媒を供給。

---

利点

・効率的な熱供給: 高温・高圧条件下でも安定した熱供給が可能。

・制御性: 流量や圧力を調整可能で、用途に応じた運転ができる。

・省エネルギー: インバータ制御を導入すれば運転コストを削減可能。

---

メンテナンスと注意点

1.定期点検:

・軸シールやベアリングの摩耗をチェック。

・配管内のスケールや詰まりの有無を確認。

2.運転条件の確認:

・仕様に応じた流量・圧力で運転する。

・過負荷や空運転（液体がない状態での運転）を防ぐ。

3.交換部品の管理:

・消耗品（例: シール、ベアリング）は定期的に交換。

---

主な使用分野

・産業用途: 火力発電所、製鉄所、化学プラントなどの大型ボイラ。

・ビル設備: 暖房や給湯のための中央暖房システム。

・その他: 地熱発電や太陽熱利用システム。
