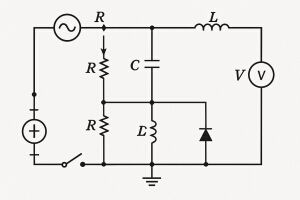

回路図は電気的な機能を持つ部品と導線により結合した電気回路の働きを共有し、設計意図を正確に伝えたり、同じものを作れるようにするための一種のグラフである。回路図を書くには、 使っている部品の種別、部品の定数、 部品同士の接続関係や電源、電極、アース電極、バッテリー、可変抵抗器、ヒューズ、コンデンサなど部品や記号に基本的な約束事で描かれます。

電気回路以外に、空気圧機器、油圧機器などの回路を記述するために用いられる図もあります。

＜アルミ板0.5mm厚み　サイズ55×90mm 5-6mmビス孔　アルミエッチング銘板＞

＜アルミ板0.3mm厚み　サイズ66×72mm 　アルミエッチング銘板＞
