「勝手違い」と「対称品」は製図において重要な概念、それぞれの意味や製図での表記方法。

1. 勝手違い

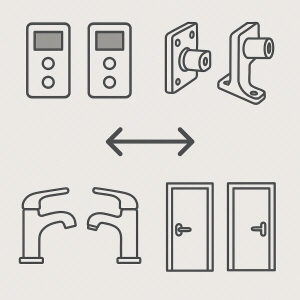

勝手違いとは、設計上、左右や上下の位置関係が逆になる部品や製品のことを指します。例えば、右手用の製品を基にした左手用の製品が「勝手違い」に該当します。製図では以下のように表記されます：

・右勝手または左勝手という注記を追加。

・必要に応じて、図面に記載する方向を逆転させた形で作図。

勝手違い製品を表す工夫：

・中央線を基準にして反転の指示を書く。

・補足説明として、「本図は右勝手の製品を基にし、左勝手を製作」と記載。

2. 対称品

対称品は、製品の形状が左右対称や上下対称のものを指します。この場合、片側だけを描いて「対称記号」を用いることで作図を省略します。

製図での記号や方法：

・中心線（センターライン）を基準線として描く。

・対称を表す記号（通常「S」または「SYMM」など）を図面に追加。

・詳細を記載する場合、「対称性に基づき反対側を省略」と注記。

製図での共通注意点：

・対称品と勝手違い品の違いを明確にするため、製図内の注記や表記方法を統一することが重要です。

・製品が対称性を持つ場合でも、勝手違いとして特別な方向性が必要であれば明確に指示を記載。
